Snaarplanken voor vierbundeldirigenten

Stringing Boards voor vierbundelgeleiders, gemaakt in China door Ningbo Lingkai, zijn fittingen die worden gebruikt in bovengrondse elektriciteitstransmissiesystemen om twee parallelle geleiders te ondersteunen en te geleiden die in een gebundelde configuratie lopen. Het wordt doorgaans aan de bovenkant van een zendmast gemonteerd en biedt plaats aan twee geleiders die op een bepaalde afstand van elkaar zijn geplaatst, waardoor voldoende ruimte en elektrische isolatie wordt geboden. Er kunnen speciaal vier of vijf gebundelde geleiderbalancerende hoofdborden worden ontworpen om de trekkabel aan te sluiten. Het kan ook worden aangepast aan de hand van de grootte van het bespanblok.

Stuur onderzoek

Productomschrijving

Lingkai's hoogwaardige spanborden voor vier bundelgeleiders op de bespanplaats voor bovengrondse lijnen. Running Head Boards worden gebruikt voor het bespannen en trekken van gebundelde geleiders aan de bespanblokken. Wij hebben treeplanken met 2, 3, 4, 6 en 8 geleiders ontworpen en geproduceerd. Er zijn twee soorten treeplanken, afhankelijk van de wensen van de klant. De ene is van het bevestigingstype en de andere is van het balanstype met een centrale katrol en een trekkoord van staaldraad.

Onze rijplaten voor vier bundelgeleiders vereisen een zorgvuldig ontwerp van de vorm, grootte, afstand en bevestigingspunten van het bord. Bovendien moeten de planken regelmatig worden getest en geïnspecteerd om er zeker van te zijn dat ze voldoen aan de normen voor elektrische en mechanische prestaties, waardoor het risico op trillingen, galopperen of corona-ontlading wordt geminimaliseerd.

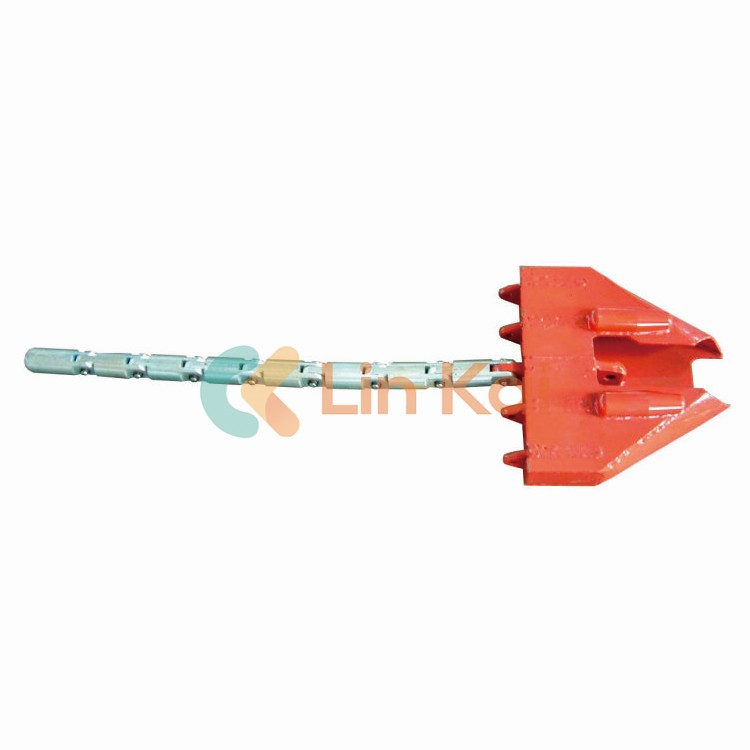

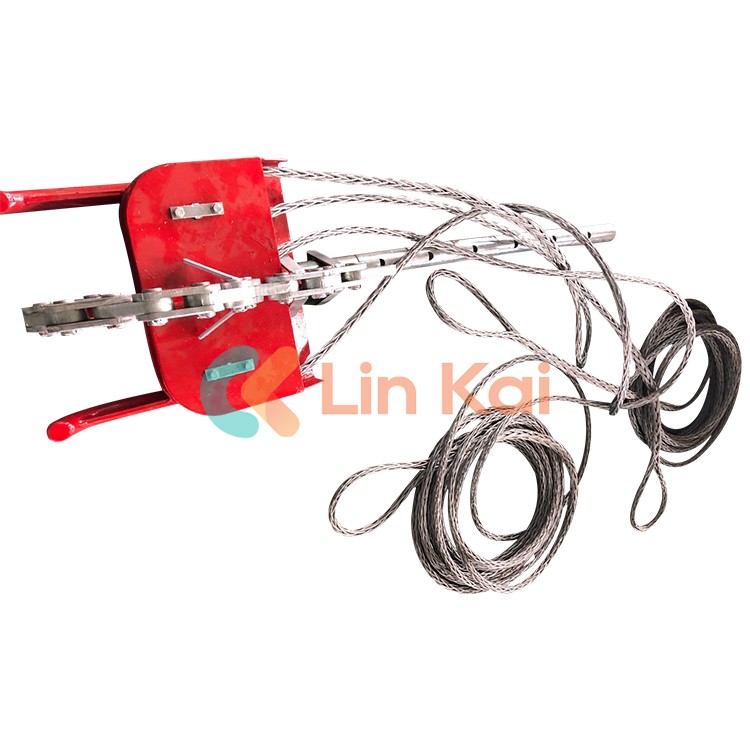

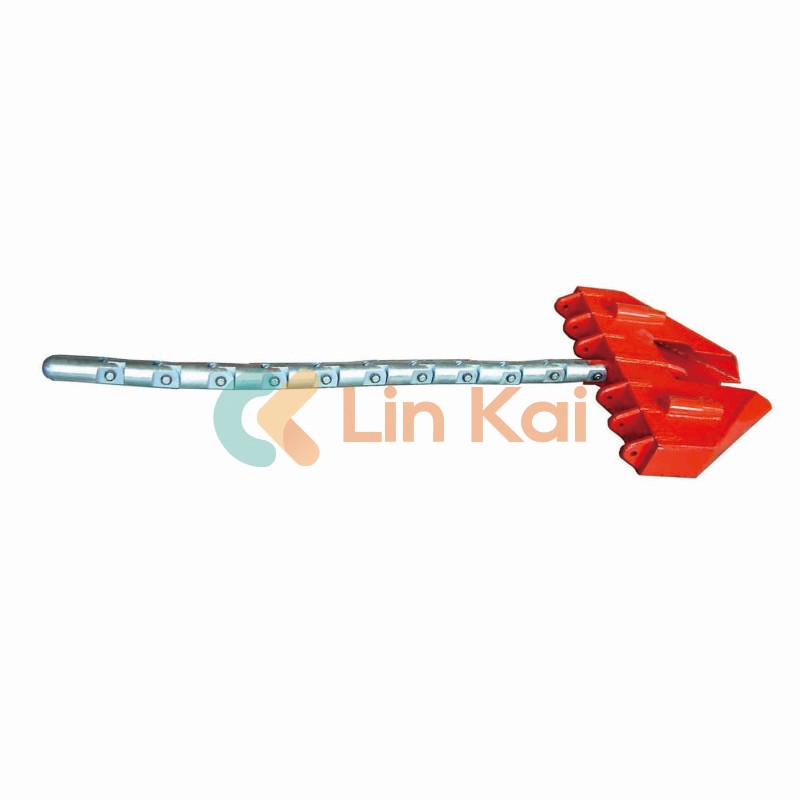

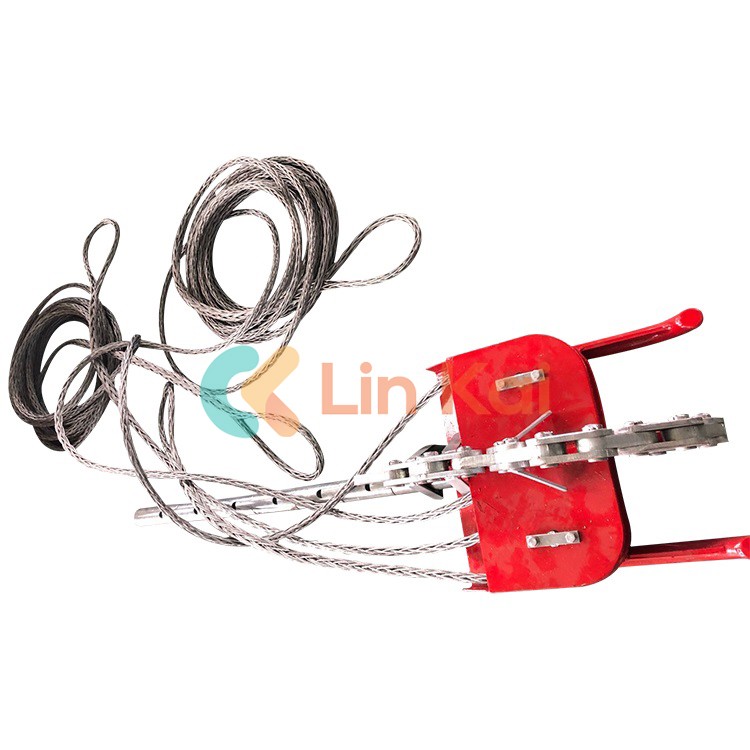

Snaarborden voor vierbundeldirigenten; 4 gebundelde geleiders Treeplanken

Artikelnr.	Model	Beschrijving	Nominale belasting (KN)	Gewicht (kg)	Merken
17231	SZ4A-13	Gebruikt voor 660X100 bespanblok	130	96	Balanskatrolstructuur
17232	SZ4B-13	Gebruikt voor 660X100 bespanblok	130	65	Geleiders rijgen afzonderlijk van verschillende stierenwielen
17233	SZ4B-18	Gebruikt voor 822X110 bespanblok	180	110
17234	SZ4B-25	Gebruikt voor 822X110 bespanblok	250	110
17238	SZ4C-25	Gebruikt voor 822X110 bespanblok	250	110
17239	SZ4B-32	Gebruikt voor 1024X125 bespanblok	320	125
