Draagbare aardingspaal voor kortsluiting

Koop de draagbare kortsluitaardingspaal van Ningbo Lingkai. We moeten de lengte van de staaf, de doorsnede, de plaats van de spanning en de lengte van de koperdraad kennen, en we kunnen ook de grootte van de open aardingsklem aanpassen. Aangepaste Earth Wire Safety Grounding Rod gemaakt door Ningbo Lingkai Manufacture, alle koperdraad is afkomstig van de Chinese standaard geautoriseerde plantaardige grondstof

Stuur onderzoek

Productomschrijving

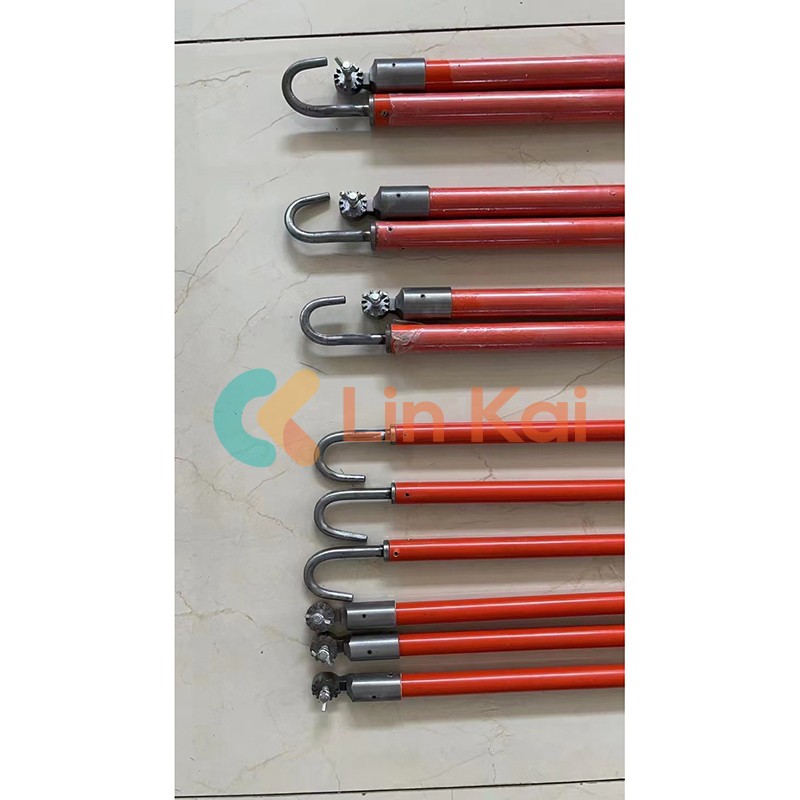

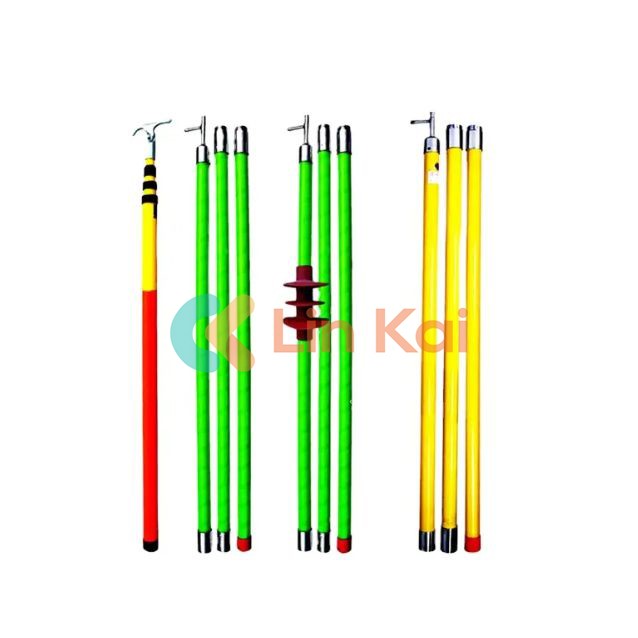

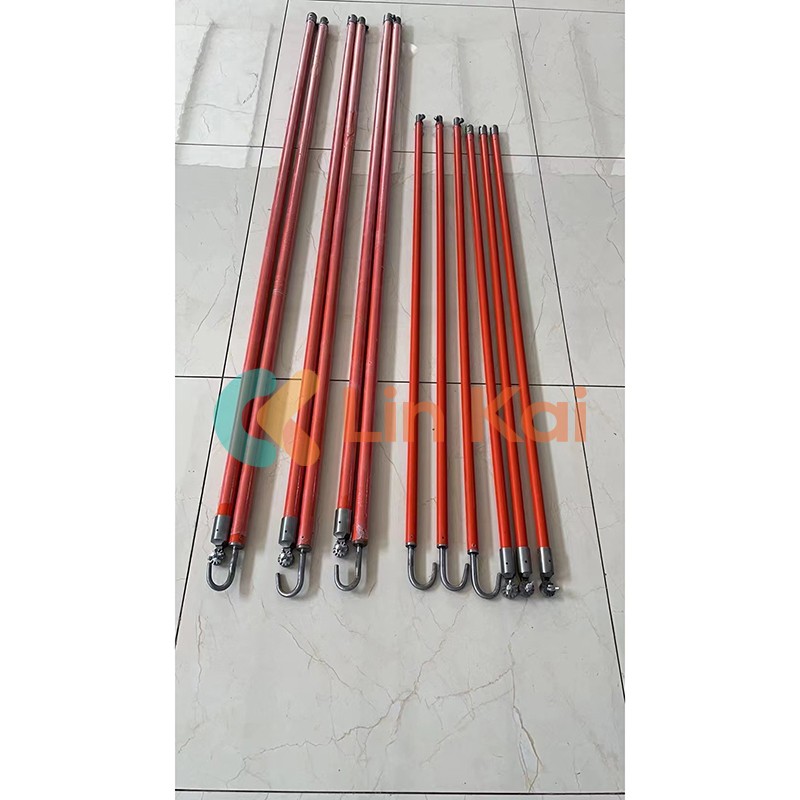

De draagbare aardingspaal voor kortsluiting van Lingkai heeft het type Flat Clipper Jaws en het type Arc Opening. Het is wenselijk voor de elektrische transmissielijn en geschikt voor de koperen en aluminium rijenrails en de schakelkast.

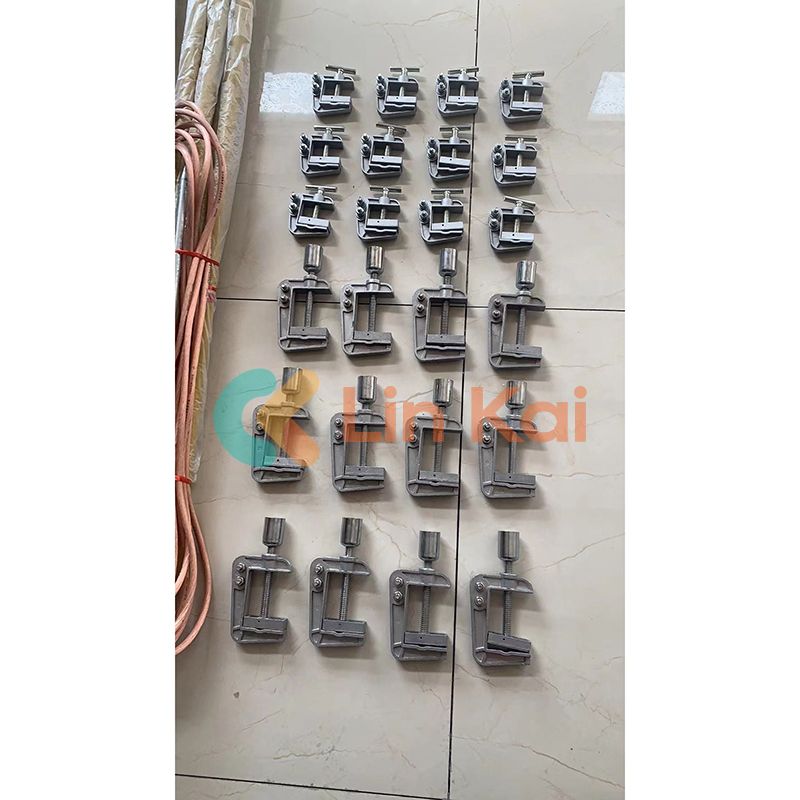

De draagbare aardingspaal voor kortsluiting, de draadklem, is gemaakt van een aluminiumlegering voor hoge sterkte, goede geleiding en gemakkelijk te dragen en te transporteren. Om de klant de geschikte, beste aardingskabel te leveren. Zorg ervoor dat u ons de 1. Spanningsplaatsbediening 2 staaflengte, 3 staafsectie, 4 aardingseindklem open maat, 5 kopermaat, 6 koperlengte geeft. Deze kunnen allemaal worden aangepast.

Spanningsklasse	Aard zachte koperdraad		Lengte van grondbedieningsstang (mm)
	(mm2)	(M)	Lengte van grondbedieningsstang (mm)
	(mm2)	(M)	Isolerend	Handbediend	Totale lengte
10KV	25	13+7~1,53+20	700	300	1000
35KV	25	1,5*3+18	900	600	1500
68KV	25	1,5*3+20	1000	600	1600
110KV	25,35	9*3	1300	700	2000
110KV	25,35	2*3+20	1300	700	2000
220KV	25,35	9*3	2100	900	3000
220KV	25,35	3*3+25	2100	900	3000
330KV	35,50	123 43+25	3000	1100	4100
500KV	35,50	133~203	4100	1400	5500
220-500KV Bovengrondse aarddraad	25	13+7~1,53+20	700	300	1000
Hogedruk testapparatuur	35,50	53~103	700	300	1000

De nominale waarde van de koperdraad per meter:

Sectioneel gebied (mm)	10	16	25	35	50	70	95	120
Draaddiameter (mm)	4.2	5.7	7.5	8.78	11	12	16	17
Schedediameter (MΩ)	7.3	7.8	9.6	11.2	12.6	16.5	21	22
Weerstandswaarde (A)	1.98	1.24	0.79	0.56	0.4	0.28	0.21	0.16
Veiligheidsstroom	90	100	123	150	210	238	300	300

Aardingspaal (aardingseindclip)

Deze aardingspaal heeft artikelnummer 23051 en de aardingseindclip heeft artikelnummer 23055. Ze kunnen worden gebruikt in combinatie met de draagbare kortsluitaardingspaal.

Beschrijving

Item nummer	Naam	Toepassingen
23051	aardingspaal	Ze kunnen worden gebruikt in combinatie met de draagbare kortsluitaardingspaal.
23055	aardings-eindclip
23056	Eindcirkel voor aarding	Het kan worden aangepast
